Workflow

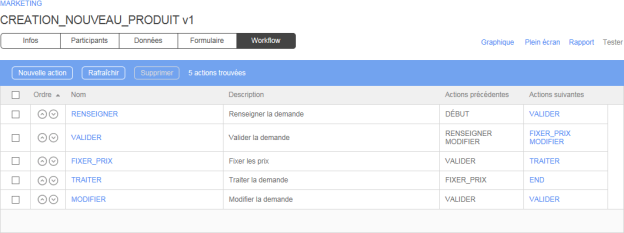

Écran du workflow d’un processus (vue liste)

Vue liste des actions

Cliquez le lien Liste pour afficher cette vue.

Colonnes

Remarques

Nouvelle action

Ouvre la fenêtre Sélectionner un type d’action, puis le formulaire Ajouter une action

Rafraîchir

Met à jour la liste d’actions

Ordre

Les flèches permettent la modification de l’ordre d’affichage des actions dans le workflow du processus

Nom

Nom de l’action (un lien affiche l’écran d’édition de l’action) Le lien Ajouter permet d’afficher l’écran de l’action en mode ajout.

Description

Action description

Actions précédentes

Liste des actions précédant l’action actuelle dans le workflow

Actions suivantes

Liste des actions suivant l’action actuelle dans le workflow Le lien Ajouter affiche l’écran d’édition des actions suivant l’action actuelle.

Outil de conception graphique en HTML5

WorkflowGen propose un outil de conception graphique de workflow de processus en HTML5, construit sur les dernier standards HTML5 et SVG, avec une interface utilisateur simple et un comportement amélioré pour une expérience de conception plus fluide. Il fournit également une plus grande compatibilité avec les différents environnements de conception (tels que les appareils mobiles) qui pourraient ne pas supporter Flash, qui était le mode utilisé dans les versions antérieures de WorkflowGen.

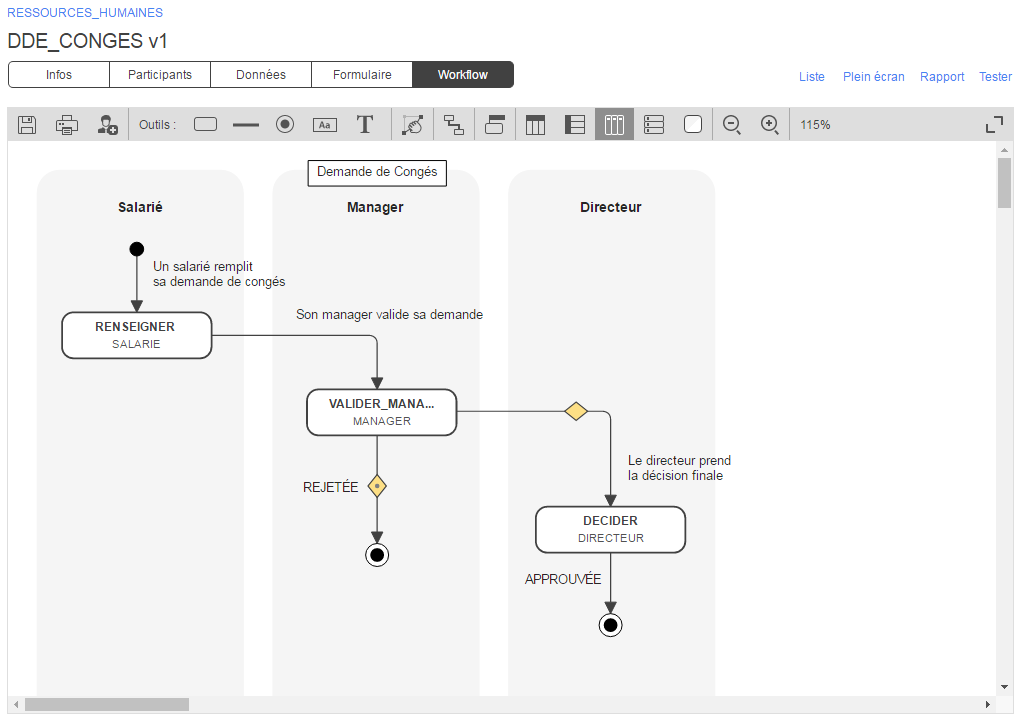

Écran du workflow d’un processus (vue graphique)

Vue graphique des actions

Cliquez le lien Graphique pour afficher cette vue.

Icônes

Outils

Remarques

Sauvegarder la mise en page

Enregistre le modèle actuel du diagramme de workflow

Imprimer le schéma

Imprime le diagramme actuel

Ajouter un participant

Ajoute un nouveau participant au processus

Ajouter une action

Ajoute une nouvelle action au processus

Ajouter une synchronisation

Ajoute une action de synchronisation au processus

Ajouter un point de fin

Ajoute un point de fin au processus

Ajouter un commentaire

Ajoute un commentaire au processus

Ajouter un texte

Ajoute un texte libre au processus

Ajouter les points de cassure

Ajoute un point de cassure entre deux actions

Mode de positionnement automatique

Change de mode de positionnement entre le mode automatique et le mode manuel pour les ancres des transitions

Afficher les méthodes d'affectation

Affiche les méthodes d'affectation sur les actions

Afficher les colonnes verticales

Ajoute des colonnes de participant en surimpression de la vue graphique afin de regrouper les actions

Afficher les colonnes horizontales

Ajoute des colonnes de participant en surimpression de la vue graphique afin de regrouper les actions

Afficher les panneaux verticaux

Ajoute des panneaux de participant en surimpression de la vue graphique afin de regrouper les actions

Afficher les panneaux horizontaux

Ajoute des panneaux de participant en surimpression de la vue graphique afin de regrouper les actions

Afficher le sélecteur de couleurs

Affiche le sélecteur de couleurs depuis lequel vous pouvez sélectionner la couleur des colonnes/panneaux et la couleur de fond

Zoom moins

Diminue le niveau de zoom par 15 %

Zoom plus

Augmente le niveau de zoom par 15 %

Maximiser la taille du canevas

Maximise la taille du canevas pour remplir la fenêtre du browser

Restaurer la taille du canevas

Restaure la taille par défaut du canevas

Fonctionnalités de l'outil de conception graphique en HTML5

Fonctionnalité

Méthode

Ajouter un élément (action, synchronisation, point de fin, commentaire, texte)

Glissez-déplacez l’élément de la barre d’outils sur le canevas.

Supprimer un élément (action, synchronisation, point de fin, commentaire, texte)

Cliquez sur l’élément puis cliquer sur le x qui s’affiche dans le coin en bas à droite.

Ajouter une transition

Cliquez sur l’action et cliquez sur la flèche qui pointe vers le bas, puis déplacez-la sur l’action désirée.

Ajouter une boucle sur une transition

Cliquez sur l’action et cliquez sur la flèche qui pointe vers le bas, puis glissez-déplacez la transition sur elle-même.

Supprimer une transition

Cliquez sur la transition puis cliquez sur le x qui s’affiche en haut à droite.

Ajouter une condition

Double-cliquez sur la transition.

Ajouter plus qu’une condition à une transition

Il n’est pas possible d’ajouter plus qu’une condition à une transition. Au lieu, créez une nouvelle transition entre les actions puis placez-y la nouvelle condition.

Mettre à jour une condition

Double-cliquez sur la transition ou sur la condition.

Supprimer une condition

Cliquez sur la condition puis cliquez sur le x qui s’affiche en haut à droite.

Supprimer un participant

Cliquez sur le participant puis cliquez sur le x qui s’affiche en haut à droite.

Mode de positionnement automatique

Cliquez sur l’outil de mode de positionnement automatique puis choisissez l’une des options qui s’affichent.

Ajouter un point de cassure

Cliquez sur l’outil d’ajout de point de cassure puis cliquez sur la transition (les points de transition seront créés individuellement). De plus, cliquer l’outil d’ajout de point de cassure affichera tous les points de cassure existants.

Supprimer un point de cassure

Cliquez sur le point de cassure puis cliquez sur le x qui s’affiche en haut à droite ou appuyez sur la touche DELETE (seuls les points de cassure sélectionnés seront supprimés). Dans le cas d’une transition de boucle, il faut un minimum de deux points de cassure.

Changer la position d’une transition de boucle

Changez la position de chacun des points de cassure pour les faire pointer vers la nouvelle position.

Changer la cible/source d’une transition

Cliquez sur la transition et survolez la cible/source de la transition jusqu’à ce que le curseur main s’affiche, puis glissez-déplacez la cible/source sur une autre action.

Changer la boucle d’une action vers une autre action

Cliquez sur la boucle puis changez la cible et la source vers l’autre action.

Redimensionner les colonnes des participants

Cliquez sur le participant et positionnez le curseur sur la ligne séparatrice entre les participants, puis cliquez la ligne et déplacez-la sur la nouvelle position.

Changer l’ordre des participants

Cliquez sur le participant puis déplacez-le à la nouvelle position (l’entête de colonne indique la nouvelle position du participant).

Associer les actions aux colonnes des participants

Peut être activé ou désactivé dans la section Workflow dans l’onglet Administration du Panneau de configuration.

Zoom

Le pourcentage du zoom est affiché en haut à droite du workflow.
