Architectures recommandées

Aperçu

Cette section présente l'architecture de conteneur recommandée pour WorkflowGen afin d'exécuter les portails Web et les services Windows. Il y aura de nombreuses références aux propriétés de configuration de l'image; consultez la section Configuration pour plus d'informations.

Cette section concerne uniquement l'architecture de conteneur. Les données et les volumes SQL doivent toujours être utilisés quelle que soit l'architecture.

Consultez la section Options d'hébergement SQL Server pour plus d'informations sur les déploiements de bases de données SQL et la section Gestion des fichiers pour obtenir des informations sur le déploiement de volumes.

Conteneur unique

C'est l'architecture la plus simple que vous puissiez utiliser avec WorkflowGen. Il s'agit d'un conteneur unique sans répliques qui exécute à la fois des applications Web et services Windows. Par conséquent, vous définissez la variable d'environnement WFGEN_START_SERVICE sur all. Cette architecture convient bien aux environnements de développement et de test, mais elle peut également être considérée lorsque les performances avec un seul conteneur correspondent à l'utilisation du produit. Vous ne pouvez pas répliquer le conteneur car il ne devrait y avoir qu'une seule instance de chaque service Windows WorkflowGen en cours d'exécution.

Exemple Docker Compose

Voici le même exemple que dans la section Démarrer. Il contient un conteneur WorkflowGen qui exécute tous les services (applications Web et services Windows).

version: '3.7'
services:
  workflowgen:
    image: advantys/workflowgen:7.18.3-win-ltsc2019
    restart: always
    env_file:
      - '.\workflowgen.env'
    ports:
      - '8080:80'
    volumes:
      - 'wfgdata:C:\wfgen\data'
      - 'licenses:C:\wfgen\licenses:RO'
    depends_on:
      - database
  database:
    image: advantys/workflowgen-sql:7.18.3-express-win-ltsc2019
    env_file:
      - '.\database.env'
    volumes:
      - 'sqldata:C:\wfgen\sql'

volumes:
  wfgdata:
  licenses:
    external: true
  sqldata:


Exemple Helm

Cet exemple est différent de l'exemple dans la section Démarrer. Cette version de Helm n'est pas évolutive dans le cluster. Il a un pod qui exécute tous les services WorkflowGen (applications Web et services Windows) et un autre pod pour la base de données. Vous pouvez utiliser les étapes de l'exemple dans la section Démarrer pour générer les valeurs demandées. N'oubliez pas d'obtenir l'adresse IP externe de l'équilibreur de charge une fois qu'il est créé.

scalable: false

workflowgen:
  resources:
    limits:
      cpu: '1'
      memory: 2Gi
    requests:
      cpu: '1'
      memory: 2Gi
  config:
    WFGEN_APP_SETTING_ApplicationUrl: http://10.0.1.1/wfgen
    WFGEN_DATABASE_CONNECTION_STRING_FILE: C:\secrets\WFGEN_DATABASE_CONNECTION_STRING
    WFGEN_APP_SETTING_ApplicationSerialNumber_FILE: C:\secrets\ApplicationSerialNumber
    WFGEN_APP_SETTING_ApplicationSecurityPasswordSymmetricEncryptionKey_FILE: C:\secrets\ApplicationSecurityPasswordSymmetricEncryptionKey
    WFGEN_MACHINE_KEY_DECRYPTION_KEY_FILE: C:\secrets\WFGEN_MACHINE_KEY_DECRYPTION_KEY
    WFGEN_MACHINE_KEY_VALIDATION_KEY_FILE: C:\secrets\WFGEN_MACHINE_KEY_VALIDATION_KEY
  secret:
    ApplicationSerialNumber: <YOUR_WFG_LIC_KEY>
    ApplicationSecurityPasswordSymmetricEncryptionKey: <YOUR_NEW_GUID>
    WFGEN_DATABASE_CONNECTION_STRING: 'Server=wfgen-database-0.wfgen-database.default.svc.cluster.local,1433;Database=WFGEN;User ID=WFGEN_USER;Password=strong(!)Pass;'
    WFGEN_MACHINE_KEY_DECRYPTION_KEY: '39B3AE9CCCF94AA47D795EC84F7CCB7928F5D59BE2EB2BBA4FE2AC0B3C8D0C85'
    WFGEN_MACHINE_KEY_VALIDATION_KEY: '82F6247A5DBF8666FB60B8EFE6483360436F0EC426CC0351A9569C607B46C1FAD6497406DD8B0B519DD83CAA6764904C89999D742638ECE756E7C0B8799B45E9'
  license:
    secretName: wfgen-license-secret
    items:
      - key: WorkflowGen.lic
        path: WorkflowGen.lic
  dataPvcSpec:
    accessModes:
      - ReadWriteMany
    storageClassName: azurefile
    resources:
      requests:
        storage: 50Gi
  service:
    type: LoadBalancer

database:
  fullnameOverride: wfgen-database
  nodeSelector:
    kubernetes.io/os: linux
  securityContext:
    runAsUser: 0
    runAsGroup: 0
  resources:
    limits:
      cpu: '1'
      memory: 2Gi
    requests:
      cpu: '500m'
      memory: 1Gi
  config:
    ACCEPT_EULA: 'Y'
    SA_PASSWORD_FILE: /mnt/secrets/SA_PASSWORD
    WFGEN_DATABASE_USER_USERNAME_FILE: /mnt/secrets/WFGEN_DATABASE_USER_USERNAME
    WFGEN_DATABASE_USER_PASSWORD_FILE: /mnt/secrets/WFGEN_DATABASE_USER_PASSWORD
    WFGEN_ADMIN_PASSWORD_FILE: /mnt/secrets/WFGEN_ADMIN_PASSWORD
  secret:
    SA_PASSWORD: 'strong(!)Pass'
    WFGEN_DATABASE_USER_PASSWORD: 'strong(!)Pass'
    WFGEN_ADMIN_PASSWORD: 'strong(!)Pass'
    WFGEN_DATABASE_USER_USERNAME: WFGEN_USER
  volumeClaimTemplateSpec:
    accessModes:
      - ReadWriteOnce
    storageClassName: default
    resources:
      requests:
        storage: 100Gi

ingress:
  enabled: false

Plusieurs instances d'applications Web, instance unique de services Windows

Puisqu'il ne peut y avoir qu'une seule instance de chaque service Windows WorkflowGen exécutée à la fois, cette architecture vous permet d'exécuter plusieurs répliques des applications Web afin de faire évoluer WorkflowGen pour répondre à vos besoins en matière de trafic et de traitement sans disposer d'instances supplémentaires des services Windows.

Vous devez définir la variable d'environnement WFGEN_START_SERVICE sur web_apps pour les conteneurs des applications Web et sur win_services pour le conteneur unique afin d'exécuter tous les services Windows sans applications Web. Cette architecture est idéale pour adapter les portails Web au trafic et aux besoins de traitement, sans trop de pression sur les services Windows.

Exemple Docker Compose

version: '3.7'
services:
  workflowgen-web-apps:
    image: advantys/workflowgen:7.18.3-win-ltsc2019
    restart: always
    env_file:
      - '.\workflowgen.env'
    environment:
      WFGEN_START_SERVICE: web_apps
    ports:
      - '8080:80'
    volumes:
      - 'wfgdata:C:\wfgen\data'
      - 'licenses:C:\wfgen\licenses:RO'
    depends_on:
      - database
  workflowgen-win-services:
    image: advantys/workflowgen:7.18.3-win-ltsc2019
    restart: always
    env_file:
      - '.\workflowgen.env'
    environment:
      WFGEN_START_SERVICE: win_services
    volumes:
      - 'wfgdata:C:\wfgen\data'
      - 'licenses:C:\wfgen\licenses:RO'
    depends_on:
      - database
  database:
    image: advantys/workflowgen-sql:7.18.3-express-win-ltsc2019
    env_file:
      - '.\database.env'
    volumes:
      - 'sqldata:C:\wfgen\sql'

volumes:
  wfgdata:
  licenses:
    external: true
  sqldata:


Exemple Helm

Cet exemple est le même que dans la section Démarrer. Les conteneurs des services Windows seront toujours dans le même pod lorsque vous utilisez la carte Helm WorkflowGen. Vous pouvez utiliser les étapes de l'exemple dans la section Démarrer pour générer les valeurs demandées. N'oubliez pas d'obtenir l'adresse IP externe de l'équilibreur de charge une fois qu'il est créé.

replicaCount: 3

workflowgen:
  resources:
    limits:
      cpu: '1'
      memory: 2Gi
    requests:
      cpu: '1'
      memory: 2Gi
  config:
    WFGEN_APP_SETTING_ApplicationUrl: http://10.0.1.1/wfgen
    WFGEN_DATABASE_CONNECTION_STRING_FILE: C:\secrets\WFGEN_DATABASE_CONNECTION_STRING
    WFGEN_APP_SETTING_ApplicationSerialNumber_FILE: C:\secrets\ApplicationSerialNumber
    WFGEN_APP_SETTING_ApplicationSecurityPasswordSymmetricEncryptionKey_FILE: C:\secrets\ApplicationSecurityPasswordSymmetricEncryptionKey
    WFGEN_MACHINE_KEY_DECRYPTION_KEY_FILE: C:\secrets\WFGEN_MACHINE_KEY_DECRYPTION_KEY
    WFGEN_MACHINE_KEY_VALIDATION_KEY_FILE: C:\secrets\WFGEN_MACHINE_KEY_VALIDATION_KEY
  secret:
    ApplicationSerialNumber: <YOUR_WFG_LIC_KEY>
    ApplicationSecurityPasswordSymmetricEncryptionKey: <YOUR_NEW_GUID>
    WFGEN_DATABASE_CONNECTION_STRING: 'Server=wfgen-database-0.wfgen-database.default.svc.cluster.local,1433;Database=WFGEN;User ID=WFGEN_USER;Password=strong(!)Pass;'
    WFGEN_MACHINE_KEY_DECRYPTION_KEY: '39B3AE9CCCF94AA47D795EC84F7CCB7928F5D59BE2EB2BBA4FE2AC0B3C8D0C85'
    WFGEN_MACHINE_KEY_VALIDATION_KEY: '82F6247A5DBF8666FB60B8EFE6483360436F0EC426CC0351A9569C607B46C1FAD6497406DD8B0B519DD83CAA6764904C89999D742638ECE756E7C0B8799B45E9'
  license:
    secretName: wfgen-license-secret
    items:
      - key: WorkflowGen.lic
        path: WorkflowGen.lic
  dataPvcSpec:
    accessModes:
      - ReadWriteMany
    storageClassName: azurefile
    resources:
      requests:
        storage: 50Gi
  service:
    type: LoadBalancer

winServices:
  dirSync:
    resources:
      limits:
        cpu: '1'
        memory: 1Gi
      requests:
        cpu: '500M'
        memory: 1Gi
  engine:
    resources:
      limits:
        cpu: '1'
        memory: 1Gi
      requests:
        cpu: '500M'
        memory: 1Gi

database:
  fullnameOverride: wfgen-database
  nodeSelector:
    kubernetes.io/os: linux
  securityContext:
    runAsUser: 0
    runAsGroup: 0
  resources:
    limits:
      cpu: '1'
      memory: 2Gi
    requests:
      cpu: '500m'
      memory: 1Gi
  config:
    ACCEPT_EULA: 'Y'
    SA_PASSWORD_FILE: /mnt/secrets/SA_PASSWORD
    WFGEN_DATABASE_USER_USERNAME_FILE: /mnt/secrets/WFGEN_DATABASE_USER_USERNAME
    WFGEN_DATABASE_USER_PASSWORD_FILE: /mnt/secrets/WFGEN_DATABASE_USER_PASSWORD
    WFGEN_ADMIN_PASSWORD_FILE: /mnt/secrets/WFGEN_ADMIN_PASSWORD
  secret:
    SA_PASSWORD: 'strong(!)Pass'
    WFGEN_DATABASE_USER_PASSWORD: 'strong(!)Pass'
    WFGEN_ADMIN_PASSWORD: 'strong(!)Pass'
    WFGEN_DATABASE_USER_USERNAME: WFGEN_USER
  volumeClaimTemplateSpec:
    accessModes:
      - ReadWriteOnce
    storageClassName: default
    resources:
      requests:
        storage: 100Gi

ingress:
  enabled: false

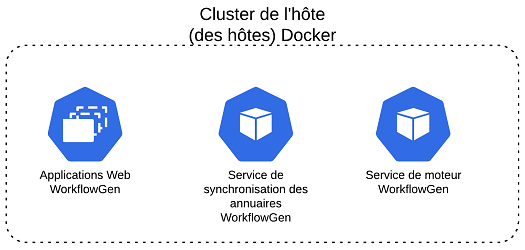

Plusieurs instances d'applications Web, conteneurs de services Windows dédiés

Cette architecture recommandée est la plus évolutive. Il comporte plusieurs conteneurs pour les applications Web pouvant être adaptés à l'augmentation du trafic ou à des besoins de traitement, ainsi que des conteneurs dédiés pour chaque service Windows : un pour le service de synchronisation d'annuaires et un pour le service de moteur. Par conséquent, vous devez définir la variable d'environnement WFGEN_START_SERVICE sur web_apps pour les conteneurs des applications Web, sur dir_sync pour le conteneur de service de synchronisation d'annuaires et sur engine pour le conteneur du service de moteur. Cette architecture convient aux scénarios de haute disponibilité et de performances élevées.

Exemple Docker Compose

version: '3.7'
services:
  workflowgen-web-apps:
    image: advantys/workflowgen:7.18.3-win-ltsc2019
    restart: always
    env_file:
      - '.\workflowgen.env'
    environment:
      WFGEN_START_SERVICE: web_apps
    ports:
      - '8080:80'
    volumes:
      - 'wfgdata:C:\wfgen\data'
      - 'licenses:C:\wfgen\licenses:RO'
    depends_on:
      - database
  workflowgen-dir-sync-service:
    image: advantys/workflowgen:7.18.3-win-ltsc2019
    restart: always
    env_file:
      - '.\workflowgen.env'
    environment:
      WFGEN_START_SERVICE: dir_sync
    volumes:
      - 'wfgdata:C:\wfgen\data'
      - 'licenses:C:\wfgen\licenses:RO'
    depends_on:
      - database
  workflowgen-engine-service:
    image: advantys/workflowgen:7.18.3-win-ltsc2019
    restart: always
    env_file:
      - '.\workflowgen.env'
    environment:
      WFGEN_START_SERVICE: engine
    volumes:
      - 'wfgdata:C:\wfgen\data'
      - 'licenses:C:\wfgen\licenses:RO'
    depends_on:
      - database
  database:
    image: advantys/workflowgen-sql:7.18.3-express-win-ltsc2019
    env_file:
      - '.\database.env'
    volumes:
      - 'sqldata:C:\wfgen\sql'

volumes:
  wfgdata:
  licenses:
    external: true
  sqldata:

Exemple Helm

Cet exemple est le même que dans la section Démarrer. Les conteneurs des services Windows seront toujours dans le même pod lorsque vous utilisez la carte Helm WorkflowGen. Vous pouvez utiliser les étapes de l'exemple dans la section Démarrer pour générer les valeurs demandées. N'oubliez pas d'obtenir l'adresse IP externe de l'équilibreur de charge une fois qu'il est créé.

replicaCount: 3

workflowgen:
  resources:
    limits:
      cpu: '1'
      memory: 2Gi
    requests:
      cpu: '1'
      memory: 2Gi
  config:
    WFGEN_APP_SETTING_ApplicationUrl: http://10.0.1.1/wfgen
    WFGEN_DATABASE_CONNECTION_STRING_FILE: C:\secrets\WFGEN_DATABASE_CONNECTION_STRING
    WFGEN_APP_SETTING_ApplicationSerialNumber_FILE: C:\secrets\ApplicationSerialNumber
    WFGEN_APP_SETTING_ApplicationSecurityPasswordSymmetricEncryptionKey_FILE: C:\secrets\ApplicationSecurityPasswordSymmetricEncryptionKey
    WFGEN_MACHINE_KEY_DECRYPTION_KEY_FILE: C:\secrets\WFGEN_MACHINE_KEY_DECRYPTION_KEY
    WFGEN_MACHINE_KEY_VALIDATION_KEY_FILE: C:\secrets\WFGEN_MACHINE_KEY_VALIDATION_KEY
  secret:
    ApplicationSerialNumber: <YOUR_WFG_LIC_KEY>
    ApplicationSecurityPasswordSymmetricEncryptionKey: <YOUR_NEW_GUID>
    WFGEN_DATABASE_CONNECTION_STRING: 'Server=wfgen-database-0.wfgen-database.default.svc.cluster.local,1433;Database=WFGEN;User ID=WFGEN_USER;Password=strong(!)Pass;'
    WFGEN_MACHINE_KEY_DECRYPTION_KEY: '39B3AE9CCCF94AA47D795EC84F7CCB7928F5D59BE2EB2BBA4FE2AC0B3C8D0C85'
    WFGEN_MACHINE_KEY_VALIDATION_KEY: '82F6247A5DBF8666FB60B8EFE6483360436F0EC426CC0351A9569C607B46C1FAD6497406DD8B0B519DD83CAA6764904C89999D742638ECE756E7C0B8799B45E9'
  license:
    secretName: wfgen-license-secret
    items:
      - key: WorkflowGen.lic
        path: WorkflowGen.lic
  dataPvcSpec:
    accessModes:
      - ReadWriteMany
    storageClassName: azurefile
    resources:
      requests:
        storage: 50Gi
  service:
    type: LoadBalancer

winServices:
  dirSync:
    resources:
      limits:
        cpu: '1'
        memory: 1Gi
      requests:
        cpu: '500M'
        memory: 1Gi
  engine:
    resources:
      limits:
        cpu: '1'
        memory: 1Gi
      requests:
        cpu: '500M'
        memory: 1Gi

database:
  fullnameOverride: wfgen-database
  nodeSelector:
    kubernetes.io/os: linux
  securityContext:
    runAsUser: 0
    runAsGroup: 0
  resources:
    limits:
      cpu: '1'
      memory: 2Gi
    requests:
      cpu: '500m'
      memory: 1Gi
  config:
    ACCEPT_EULA: 'Y'
    SA_PASSWORD_FILE: /mnt/secrets/SA_PASSWORD
    WFGEN_DATABASE_USER_USERNAME_FILE: /mnt/secrets/WFGEN_DATABASE_USER_USERNAME
    WFGEN_DATABASE_USER_PASSWORD_FILE: /mnt/secrets/WFGEN_DATABASE_USER_PASSWORD
    WFGEN_ADMIN_PASSWORD_FILE: /mnt/secrets/WFGEN_ADMIN_PASSWORD
  secret:
    SA_PASSWORD: 'strong(!)Pass'
    WFGEN_DATABASE_USER_PASSWORD: 'strong(!)Pass'
    WFGEN_ADMIN_PASSWORD: 'strong(!)Pass'
    WFGEN_DATABASE_USER_USERNAME: WFGEN_USER
  volumeClaimTemplateSpec:
    accessModes:
      - ReadWriteOnce
    storageClassName: default
    resources:
      requests:
        storage: 100Gi

ingress:
  enabled: false
